DL420 - Monitor cirúrgico vet - DeltaLIfe

5 Parâmetros Integrados:

• Oximetria
• Pulso cardíaco
• Curva pletismográfica
• Temperatura esofágica/ Retal
• Frequência Respiratória

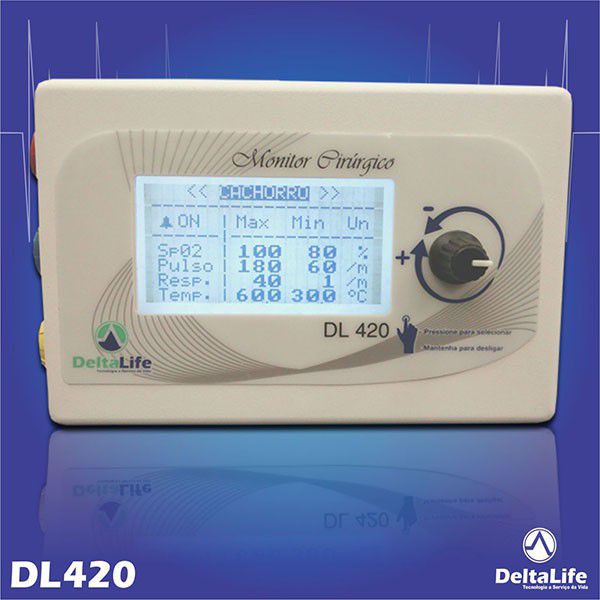

O Monitor DL420 monitora os sinais vitais do paciente, possuindo 5 parâmetros integrados. Sendo exclusivo no mercado com o parâmetro respiração, que é detectado pela inspiração e expiração do paciente, o DL420 possui alarmes sonoros e visuais configuráveis com máximo e mínimo, um monitor de 4.5 polegadas com display de alta resolução, acompanha todos os cabos.

Equipamento Veterinário:

• Curva pletismográfica, SP02 com sensor digital e temperatura;
• Alta performance em baixa perfusão;
• Frequência Respiratória;
• Cabo sensor retal/esofágico com 3m de comprimento;
• Acompanha: Cabo sensor de SPO2.

  Saturação de Oxigênio:

• O DL420 utiliza luz para mensurar a saturação de oxigênio. Seu sensor deve ser aplicado em um local que possua corrente sanguínea, indica-se a língua. A luz é emitida a partir de fontes de Luz de LED que atravessam o local com corrente sanguínea e atingem o fotodetector.

O Sensor do Oximetro possui 2 tipos de luz para detectar a saturação de oxigênio, a luz vermelha e a luz infravermelha. A oxihemoglobina absorve mais luz infra-vermelha e a desoxihemoglobina absorve mais luz vermelha. O Oximetro trabalha com a quantidade de luz vermelha e infra-vermelha absorvida pelo sangue. Dependendo da quantidade presente de hemoglobina e desoxihemoglobina, a razão da quantidade de luz vermelha absorvida comparada com a quantidade de luz infra-vermelha varia.

Cabo sensor Sp02 Delta Life

Comprimento:1,80m

LED's de luz vermelha e infravermelha, diferentes niveis de absorção

Comparação da absorção da luz Vermelha e infravermelha na oxihemoglobina e desoxihemoglobina

• Técnicas de espectrofotometria;

• Alta precisão em baixa perfusão;

• Tecnologia Anti Motion que possibilita a leitura com o paciente em movimento;

• Faixa de medida: 0 a 100%;

• Precisão: 70 a 100% ±2% (uso normal);

 70 a 100% ±3% (baixa perfusão ou movimento);
 Abaixo de 70%: Não especificado.

Curva Pletismográfica

A curva Pletismográfica é a mudança pulsátil na absorção de forma gráfica.

O DL420 realiza um cálculo matemático para determinar o percentual de sangue que está saturado com oxigênio. A captação da luz pulsátil permite verificar a amplitude e freqüência de pulso. Esse sinal é chamado de curva pletismográfica e é importante na avaliação do paciente. Sempre observe a curva pletismográfica primeiro, depois observe a saturação de oxigênio.

Pulso Cardíaco:

O oxímetro mensura o pulso através do pico de absorção dado pelo sinal pulsátil através do sensor na parte do corpo do paciente, o oxímetro faz o cálculo da quantidade de batimentos por minuto.

• Bip sonoro de Pulso;
• Faixa de medidas: 30 a 250 bpm;
• Precisão: 30 a 250 bpm = ± 2;
  30 a 250 bpm = ±3 (baixa perfusão ou movimento).



  Temperatura:

  O sensor de temperatura com cabo de silicone pode ser posicionado via retal ou esofágica. Possui faixa de medidas de 0 a 60°C e precisão de 0,1°.

•

  Comprimento: 3,0m

  Frequência Respiratória:

  Para demonstrar a frequência respiratória, o fluxo respirado e expirado de oxigênio deve passar através do sensor, o paciente deve ser intubado ou o sensor poderá ser acoplado em uma máscara. O sensor faz a mensuração a partir da temperatura da respiração e expiração do paciente.





  Comprimento:1,80m



  *Imagens Ilustrativas
