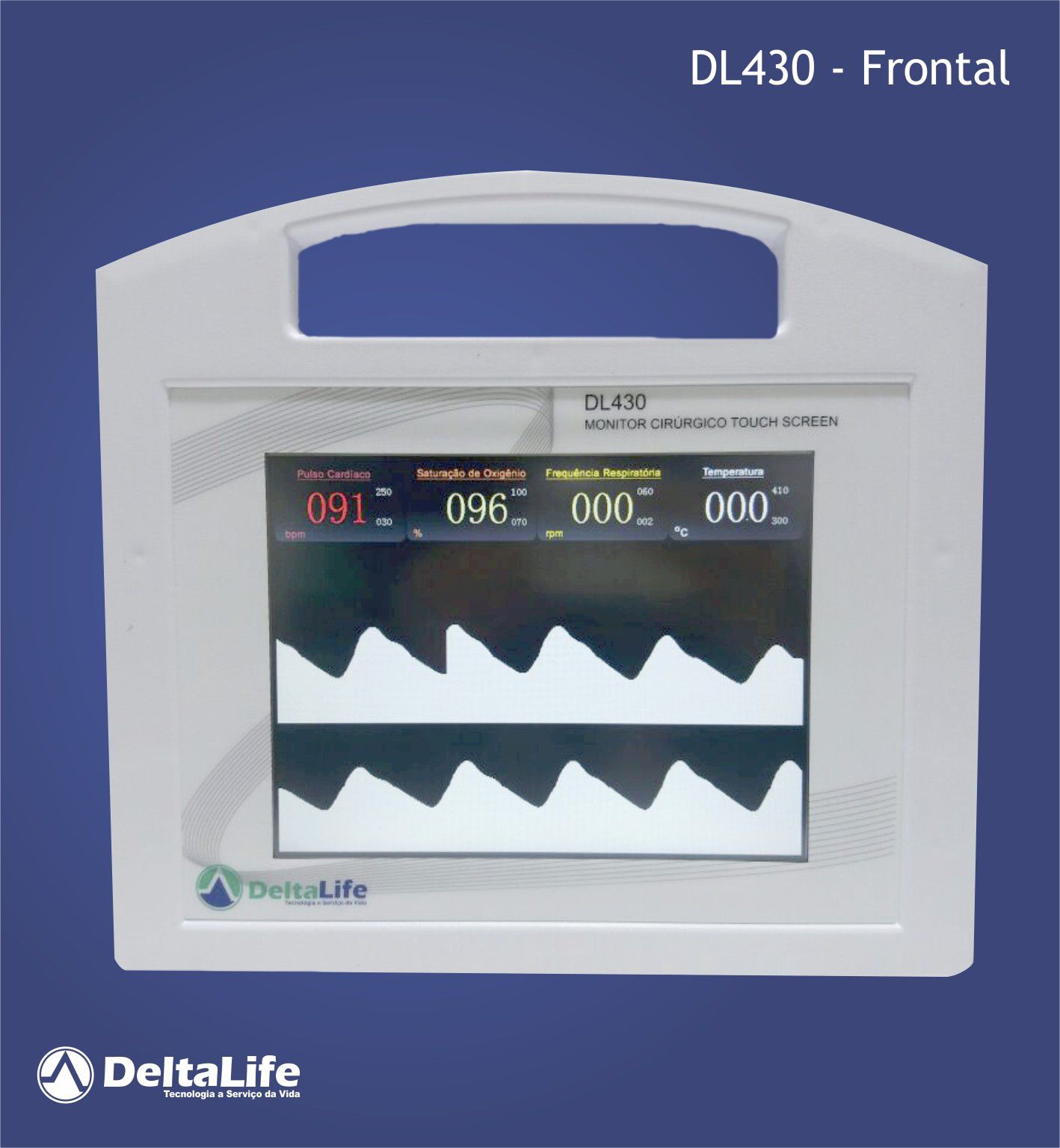

DL430 - Monitor cirúgico vet -DeltaLife

Sobre o equipamento:

• Curva pletismográfica, SP02 com sensor digital e temperatura;
• Alta performance em baixa perfusão;
• Frequência Respiratória;
• Cabo sensor e sensor retal, ambos com 3m de comprimento cada;
• Acompanha: Cabo sensor de SPO2.

Saturação de Oxigênio:

O DL430 utiliza luz para mensurar a saturação de oxigênio. Seu sensor deve ser aplicado em um local que possua corrente sanguínea, indica-se a língua. A luz é emitida a partir de fontes de Luz de LED que atravessam o local com corrente sanguínea e atingem o fotodetector.

O Sensor do Oximetro possui 2 tipos de luz para detectar a saturação de oxigênio, a luz vermelha e a luz infravermelha. A oxihemoglobina absorve mais luz infra-vermelha e a desoxihemoglobina absorve mais luz vermelha. O Oximetro trabalha com a quantidade de luz vermelha e infra-vermelha absorvida pelo sangue. Dependendo da quantidade presente de hemoglobina e desoxihemoglobina, a razão da quantidade de luz vermelha absorvida comparada com a quantidade de luz infra-vermelha varia.

Cabo sensor Sp02 DeltaLife

Comprimento:1,80m

LED's de luz vermelha e infravermelha, diferentes niveis de absorção

Comparação da absorção da luz Vermelha e infravermelha na oxihemoglobina e desoxihemoglobina

• Técnicas de espectrofotometria;
• Alta precisão em baixa perfusão;
• Tecnologia Anti Motion que possibilita a leitura com o paciente em movimento;
• Faixa de medida: 0 a 100%;
• Precisão: 70 a 100% ±2% (uso normal);
 70 a 100% ±3% (baixa perfusão ou movimento);
 Abaixo de 70%: Não especificado.

Curva Pletismográfica:

A curva Pletismográfica é a mudança pulsátil na absorção de forma gráfica.

A curva Pletismográfica é um gráfico extremamente importante para se observar. Ele demonstra se o sinal pulsátil é bom. Se a qualidade do sinal pulsátil é ruim, então o cálculo da saturação de oxigênio pode estar errado. O oxímetro de pulso utiliza cálculos muito complexos para se demonstrar a saturação de oxigênio. Um traçado da curva pletismográfica ruim pode facilmente enganar o computador com uma forma errada do cálculo da saturação de oxigênio. Como seres humanos gostamos de acreditar no que é bom, por isso, quando vemos uma saturação como 99% tendemos a acreditar, quando na verdade, a saturação real dos pacientes pode ser muito menor. Sempre observe a curva pletismográfica primeiro, depois observe a saturação de oxigênio.

Pulso Cardíaco:

O oxímetro mensura o pulso através do pico de absorção dado pelo sinal pulsátil através do sensor na parte do corpo do paciente, o oxímetro faz o cálculo da quantidade de batimentos por minuto.

• Bip sonoro de Pulso;
• Faixa de medidas: 30 a 250 bpm;
• Precisão: 30 a 250 bpm = ± 2;
• 30 a 250 bpm = ±3 (baixa perfusão ou movimento).

Temperatura:

O sensor de temperatura com cabo de silicone pode ser posicionado via retal ou esofágica. Possui faixa de medidas de 0 a 60°C e precisão de 0,1°.

Comprimento: 3,0m

Frequência Respiratória:

Para demonstrar a frequência respiratória, o fluxo respirado e expirado de oxigênio deve passar através do sensor, o paciente deve ser intubado ou o sensor poderá ser acoplado em uma máscara. O sensor faz a mensuração a partir da temperatura da respiração e expiração do paciente.

Comprimento:1,80m

*Imagens Ilustrativas
